第三代功率半导体的如何进行动态热循环测试
来源:金凯博自动化 发布时间:2024-05-10 类别:技术资讯
信息摘要:

第三代功率半导体,如碳化硅(SiC)和氮化镓(GaN)器件,因其出色的高温、高压、高功率和高频率特性,在现代电力电子领域中备受关注。动态热循环测试是评估这些器件在快速温度变化下的性能和可靠性的重要手段。以下...

第三代功率半导体,如碳化硅(SiC)和氮化镓(GaN)器件,因其出色的高温、高压、高功率和高频率特性,在现代电力电子领域中备受关注。动态热循环测试是评估这些器件在快速温度变化下的性能和可靠性的重要手段。以下是进行第三代功率半导体动态热循环测试的一般步骤和注意事项:


1. **测试目的**:动态热循环测试用于模拟器件在实际应用中遇到的快速温度变化,评估其热稳定性和热循环下的可靠性。

2. **测试设备**:需要使用专业的测试设备,如气候模拟试验箱、温度循环试验箱等,以实现对器件进行快速加热和冷却。

3. **测试条件**:测试条件应根据器件的应用场景和工作要求设定,包括最高和最低温度、温度变化速率、循环次数等。

4. **测试流程**:

   - 将器件放置于测试设备中,并进行初始的温度稳定。

   - 按照设定的测试程序,对器件进行快速升温和降温,模拟实际工作条件下的热循环。

   - 在每个温度点,保持一定的时间以确保器件达到热平衡。


5. **数据采集**:使用热电偶或红外测温仪等设备实时监测器件的温度变化,记录温度曲线。

6. **失效判据**:设定明确的失效判据,如器件性能参数的变化、热阻的变化、外观损坏等。

7. **安全措施**:在测试过程中,确保采取适当的保护措施,防止器件因温度突变而损坏。

8. **数据分析**:对测试数据进行详细分析,以识别器件的潜在失效模式和改进方向。

9. **标准和规范**:测试应遵循相关的国际标准和行业规范,如IEC、JEDEC、AEC-Q等。

10. **测试结果应用**:测试结果可用于器件的设计优化、工艺改进、质量控制和故障分析。

11. **技术难点**:对于第三代半导体,由于其高频、高共模、高压等特性,传统的测试工具可能已不适用,需要开发新的测试技术和方法。

12. **专业实验室**:为了解决第三代半导体功率器件的测试难题,可以利用专业实验室提供的测试服务,如泰克科技先进半导体开放实验室,该实验室提供从传统硅基器件到三代半功率器件的全方位特性测试和表征。

13. **测试方案**:在制定第三代半导体器件功率循环测试方案时,需要考虑包括测试条件、测试设备、数据采集和分析、安全措施等关键因素。


通过这些步骤,可以全面评估第三代功率半导体器件在动态热循环条件下的性能和可靠性,为器件的设计和应用提供重要依据。

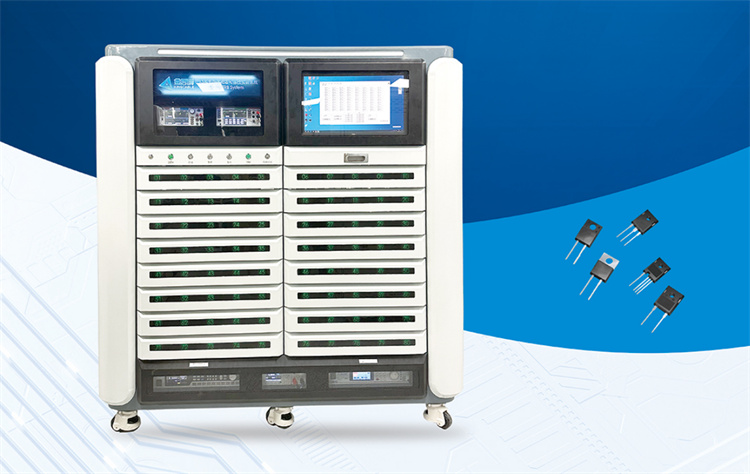

金凯博第三代功率半导体器件动态可靠性测试系统具有80个测试通道、每个通道独立控制;实时保存测试结果,生成测试报告;具有防烫、过流、过压保护;支持扩展外接标准仪表等众多优势性能。并具有高温高压高频高精度脉冲源:dv/dt>50v/ns、频率50KHz;高精度测试:电流分辨率10pA,电压分辨率100nV;多参数测量:Vsd电压、Vgsth电压、Rds电阻、lgss漏电流、ldss漏电流、温度,功能完备并有可扩展性。


系统老化测试功能

一、DRB动态反偏

1.试验时长time: ≥1000h

2.试验温度temp: 25℃

3.漏源电压VDS: ≥0.8Vdsmax

dVDS/dt 取 50V/ns,f≥25kHz;

4.栅源电压VGS:0V or VGSmin


二、DGB动态栅极反偏

1.试验时长time:为10^11次循环

2.试验温度temp:25℃

3.漏源电压VDS:0V

4.栅极电压VGS:VGS=VGSmax至VGS min,dVGS/dt 取 1V/ns,f≥50kHz


三、HTRB高温反偏

1.试验时长time:≥1000h

2.试验温度temp:最高结温

3.漏源电压VDS:≥0.8Vdsmax

4.栅源电压VGS:0V or VGSmin


四、HTGB高温栅极反偏

1.试验时长:≥1000h

2.试验温度:最高结温

3.VDS漏源电压:0V

4.栅极电压:VGS=VGSmax(正栅极电压测量50%DUT)

VGS=VGSmin(负栅极电压测量50%DUT)
