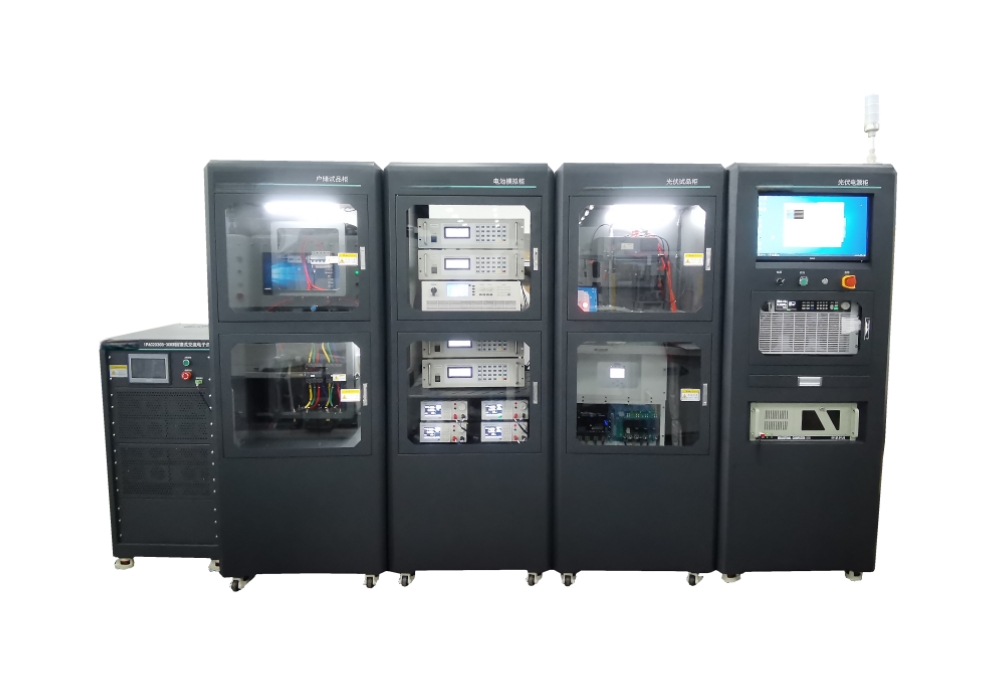

储能系统ATE测试设备

型      号

KC2918

功能简介

系统简介该系统主要用于测试光伏一体机的功能及性能特性是否满足设计及相关标准要求。其中,电网模拟源及直流模拟源具有并联扩容接口,满足各种功率等级光伏一体机的测试。在整个测试过程中,系统会按照预先选定的试...


系统简介

本设备用于实现储能系统绝缘、总压、电芯压差、DCIR、充放通讯等功能的自动测试,设备主要包含CAN卡、充放电机、绝缘耐压仪、万用表、继电器切换系统及配套电控系统、上位机软件。设备根据测试项目要求进行合格与不合格品自动判别,自动记录、保存测试数据,上传到MES系统。可以实现设备上下游生产能力的匹配,满足生产工艺需求。


应用行业

用于工商业户外储能、家储产品三合一下线测试设备,功能模块:光伏+电网+负载;

基本功能太阳能板充电测试、逆变器充放电测试、逆变器通讯测试、EMS测试。


结构工艺与软件

储能A系统测试设备

储能A系统测试设备

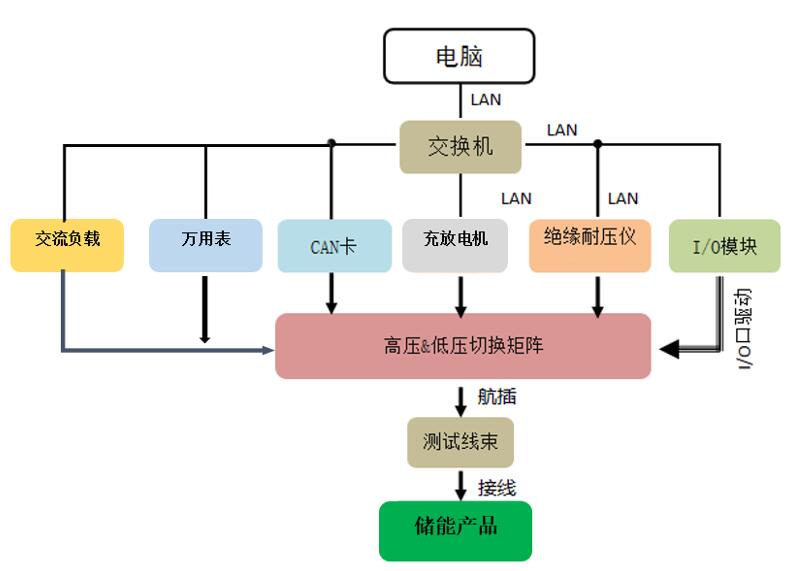

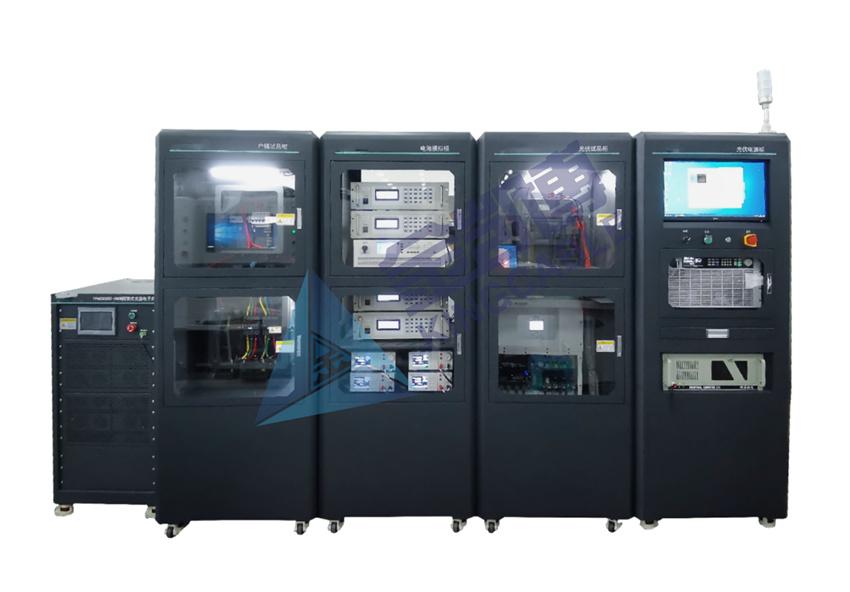

设备结构

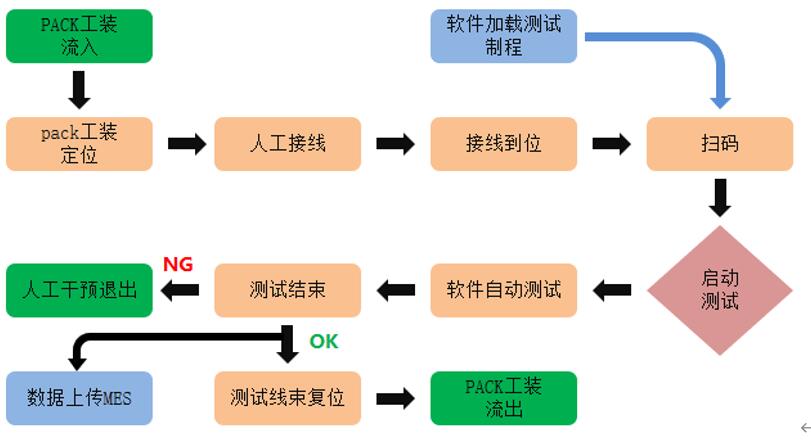

工艺流程

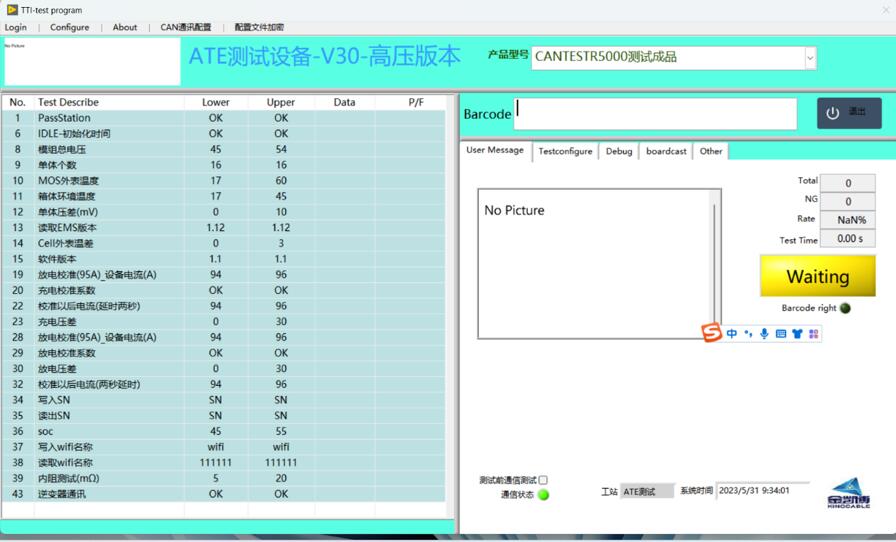

软件界面

测试项目

编号

测试项目

测试方法

测试设备

下限

上限

单位

1

绝缘耐压测试

测量正负极分别与壳体(地)之间绝缘阻抗值。2000VDC,5s

安规仪

500

无穷大

2

BMU软/硬件版本

BMU软/硬件版本是否OK

CAN卡

N/A

N/A

N/A

3

CSC软/硬件版本

CSC软/硬件版本是否OK

CAN卡

N/A

N/A

N/A

4

EMS软/硬件版本

EMS软/硬件版本是否OK

CAN卡

N/A

N/A

N/A

5

序列号写入/读取

EMS和产品序列号





6

逆变器通讯协议测试

485或CAN通讯测试

通讯模块




7

继电器测试

CAN或485通讯控制继电器吸合或断开,测试对应输出信号。

通讯模块+万用表




8

交流内阻

测量总正、总负之间的交流内阻

内阻仪




9

总压测试

测量总正、总负之间的总压

万用表

400

1500

V

10

电芯最高和最低电压差

CAN报文

CAN卡

0

25

mV

11

电芯最高和最低温度差

CAN报文

CAN卡

0

3

12

电流标定

基于BMS的电流值和电流实测值计算K值和B值

充放电机




13

电流方向

充放电机电流方向和BMS方向一致

充放电机




14

电流校准

根据实际电流值来校准BMS电流值

充放电机




15

静态电流(闭合时)

测试系统的静态电流

万用表




16

高压预充测试






17

光伏充电测试

光伏模拟器接入模拟光伏充电

光伏模拟器




18

充电DCIR

充电内阻(60%-70%SOC 1C charge 10s)

充放电机

55

70

19

放电DCIR

放电内阻(60%-70%SOC 1C duscharge 10s)

充放电机

55

70

20

充放电测试

最大电流(300A)充电3min,测试压差、电芯温升、铜排温升、继电器温升;

最大电流(300A)放电3min,测试压差、电芯温升、铜排温升、继电器温升

充放电机+CAN卡




21

静态压差

静态下报文读取电芯电压,计算压差

CAN卡

0

10

mV

22

放电压差

<=200mV

充放电机+CAN卡

0

200

mV

23

AC带载测试

最大100kw带载,测试电压、电流

电网模拟器

0

100

Kw

24

AC充电测试

接入市电对产品进行充电,测试电压、电流、最大100kw

电网模拟器

0

100

Kw

25

云平台数据上传

通过以太网/WiFi将对应数据上传至云平台,具体方式待确认。





26

无线测试

WIFI热点(2.4G\5G)、蓝牙连接接入、配网和配置测试;

WiFi模块\蓝牙模块




27

DIO短路控制输出测试

至少提供10路

DIO模块




28

DIN输入测试

输入电平支持短路信号和12V/24V电压信号(至少提供10路)

DIO模块




29

系统功率控制

TBD

电源、负载、CAN卡




30

电能质量测试

TBD

功分仪




31

电压/频率响应测试

TBD

示波器




32

过载能力测试

TBD

电源、负载




33

保护功能测试

TBD

故障模拟模块、CAN卡




34

低电压穿越能力测试

TBD

TBD




35

DBC文件导入解析

TBD

TBD







—————————————————————————————————————————————————————————

您好!上述产品资料仅列举部分主要测试功能,设备全部支持的项目不在此处详细列举,

如需要获取定制方案或公司介绍资料,请您联系手机&微信:180-3306-9200

点击下图查看更多客户案例

自动化测试设备与线体客户案例

产品标签: 返回

可按客户需求定制

申请定制
