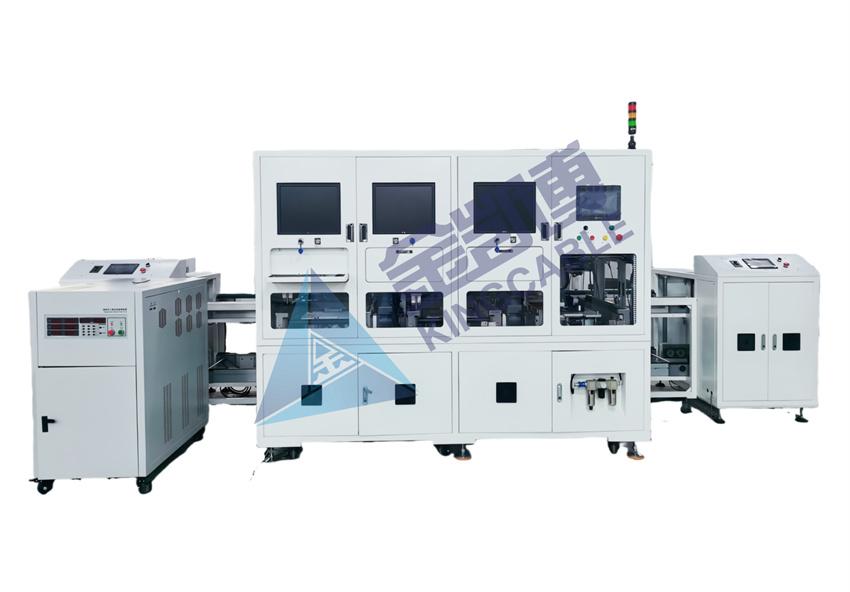

产线简介

空调外机电控 PCBA 板放置在输送装置上后，随着输送线依次进入各个测试工位。在每个工位，相应的测试设备根据预设的程序和参数对 PCBA进行检测，传感器将采集到的测试数据传输给控制系统。控制系统依据设定的判定规则对数据进行分析处理，判断 PCBA 板是否合格。对于不合格产品，系统会进行标记或自动将其分流到维修区域，同时数据采集与分析系统记录相关数据，以便后续查询和分析。线体通过集成多类检测装置和自动化执行机构，实现电控板的全流程高效检测。

产线功能

人工上料插线扫码，兼容多种产品；

线体采用双层循环输送通道（上层输送待测料盘，下层回收空盘），配合料盘提升模组和移载装置实现连续供料；

当3个测试机都在测试，则前段待测工装按时间顺序进入缓存位，先测先存；

缓存位动作顺序 ：

①入缓存位：工装到位→顶升→缓存气缸下降→勾住工装→缓存气缸抬升，

②出缓存位：轨道顶升→缓存气缸下降→松开工装→缓存气缸抬升→工装平移进入测试机；

测试结果显示到一体机上（OK品人工转移到下工位，NG品人工放置到NG放置台）；

整线遵守测试优先原则，只要有测试机空闲，待测工装优先进入测试位进行测试，测试完成的产品再流出（有冲突时）；

UPH：≥450PCS；

—————————————————————————————————————————————————————————
