WIFI/蓝牙模块自动化烧录测试

型      号

0

功能简介

设备简介全自动WIFI模组自动测试设备,是集自动上料,自动测试,自动出料为一体自动化设备。本设备适用于WIFI/蓝牙模组,采用多通道射频分析仪,可同时测试多个产品;采用双产品自动取放料的机械结构动作,极大的提高...


WIFI/蓝牙模块自动化烧录测试设备


设备简介

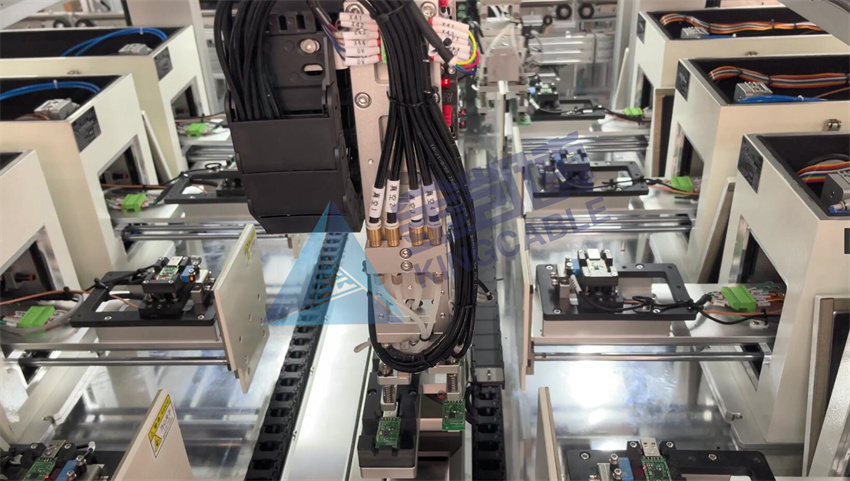

全自动WIFI模组自动测试设备,是集自动上料,自动测试,自动出料为一体自动化设备。本设备适用于WIFI/蓝牙模组,采用多通道射频分析仪,可同时测试多个产品;采用双产品自动取放料的机械结构动作,极大的提高操作效率,节省人力成本。

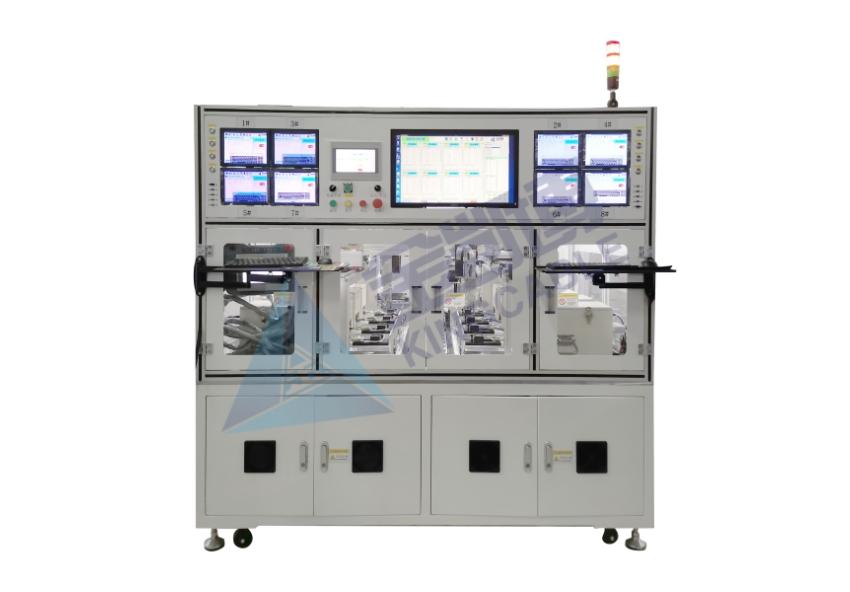

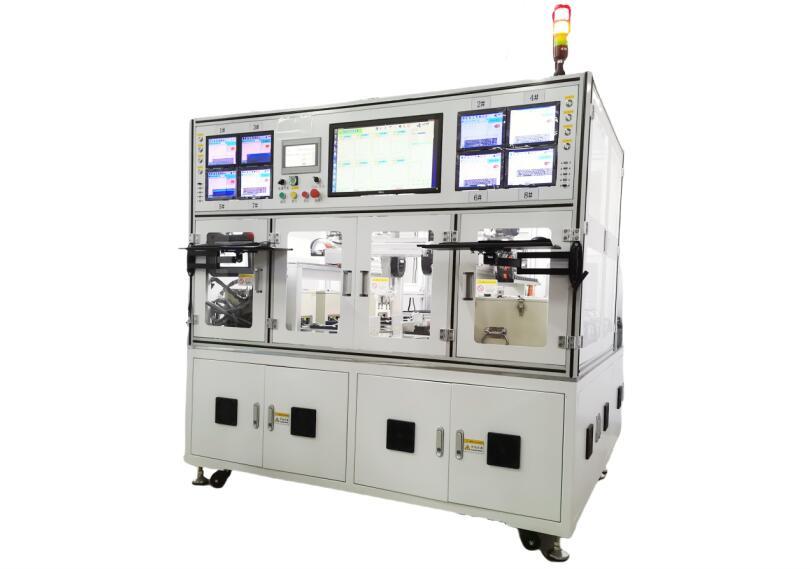

主机柜构成:

1.主机(工控机)一台,与PLC通讯交互,响应PLC放料动作,控制8个屏蔽箱动作及启动测试; 与8台测试电脑构成服务器和客户端架构,进行数据交互及控制

2. PLC工控系统一套,实现2pcs产品同时取/放料,接收主机的测试PASS/FAIL信号,将产品放置于对应的位置

3. 测试电脑 8台:连接射频测试仪,实现WIFI/蓝牙射频指标测试

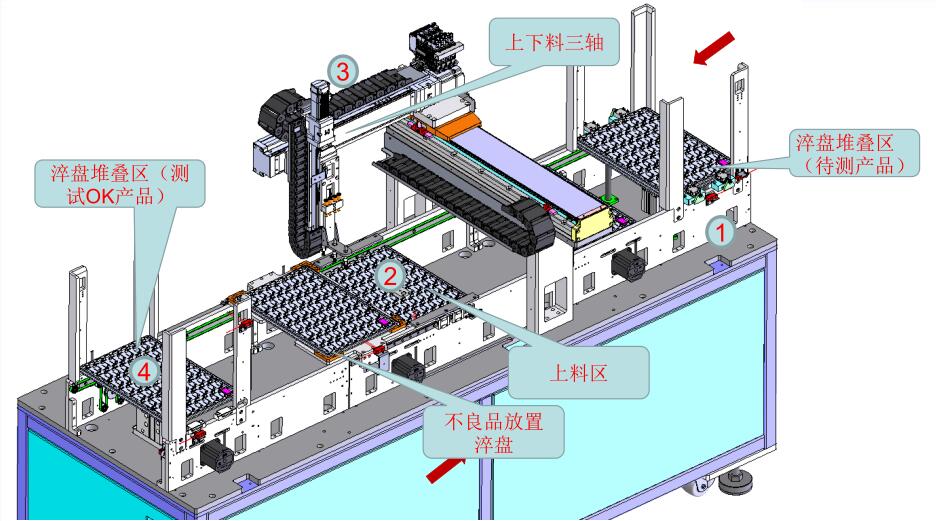

tray上下料机

1、人工将摆满待测产品的淬盘依次叠放到淬盘堆叠区, 人工将摆满待测产品的淬盘依次叠放到淬盘堆叠区。

2、设备自动分盘,待测区淬盘通过皮带输送至上料区定位,设备自动分盘,待测区淬盘通过皮带输送至上料区定位。

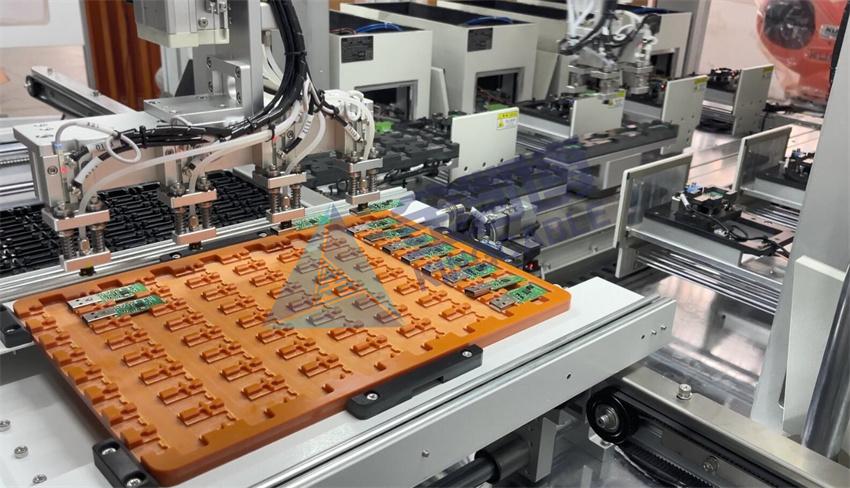

3、三轴机械手从上料区淬盘取料,放置到测试设备载具上并将已经测试完成的OK品放置回上料区淬盘,将NG品放置到不良品放置区淬盘。

4、上料区淬盘摆满OK品后通过皮带输送至淬盘堆叠区,设备 品后通过皮带输送至淬盘堆叠区,设备自动将淬盘从下往上堆叠起来。


测试能效:

单板产测软件时间+4s

产测软件时间32.6s,

UPH>1000


WIFI/蓝牙模块自动化烧录测试设备

WIFI/蓝牙模块自动化烧录测试设备


—————————————————————————————————————————————————————————

您好!上述产品资料仅列举部分主要测试功能,设备全部支持的项目不在此处详细列举,

如需要获取定制方案或公司介绍资料,请您联系手机&微信:180-3306-9200
