变频器FCT功能/老化测试

型      号

KC2714

功能简介

设备组成本系统主要包括:高低温试验箱,供电系统,负载系统,数据监控系统,产品通讯系统五个部分组成,各部分独立设计,中间通过快速连接头连接,方便维护和更换,系统一次可老化24个产品,可根据客户需求定制拓展数...

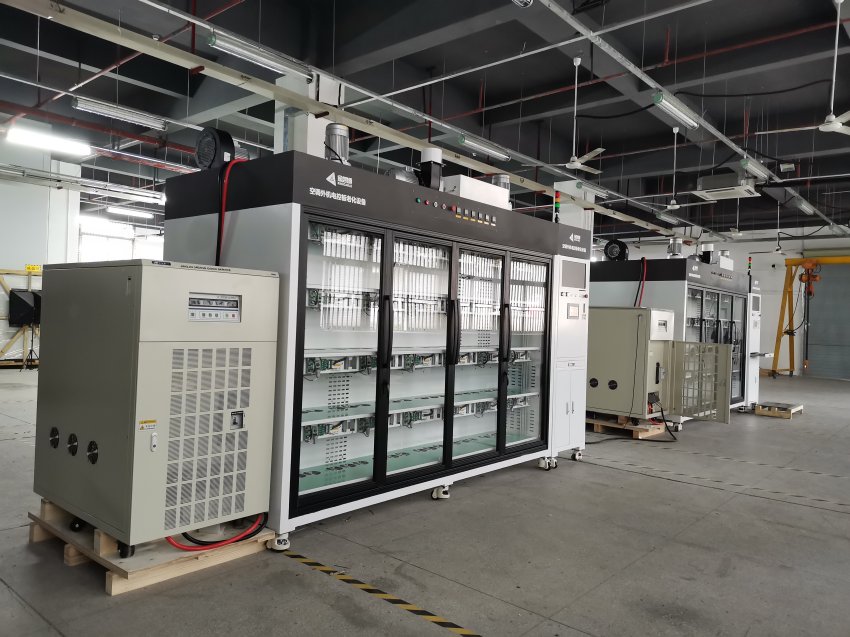

变频器老化测试设备

变频器老化测试设备


设备组成

本系统主要包括:高低温试验箱,供电系统,负载系统,数据监控系统,产品通讯系统五个部分组成,各部分独立设计,中间通过快速连接头连接,方便维护和更换,系统一次可老化测试24个产品,可根据客户需求定制拓展数量。


设备简介

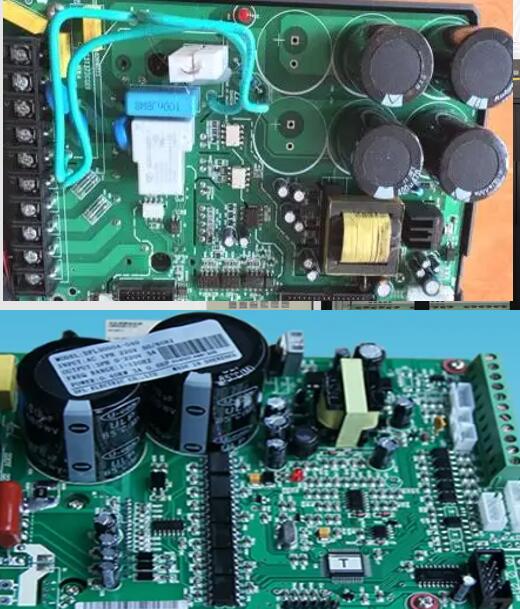

该设备主要为变频器产品量身定制模拟产品工作运行环境,实现产品上电高低温老化测试,在老化过程中实时对输入输出电压/电流/功率、通讯进行监控并记录,监控数据出现异常需报警提示,可以为产品性能验证和品质提供准确可靠的数据支撑。适用于空调外机板,变频压缩机控制板,变频器等。


设备特点

  1. 高低温试验箱分恒温区和负载区前后两部分。恒温区为多层结构,有加热和散热功能,保证温度均匀性,负载区有强制风冷循环,确保负载系统温度合理;

  2. 温控系统采用PID控制模式,多层恒温区具备有输入输出及通讯板连接接口;

  3. 负载系统采用定制的压机电机模拟负载,采用金凯博独有的模拟压机技术,可以实现自定义切换拉载,验证PFC电路可靠性;

  4. 数据监控:实时电压,电流,功率采集,实时产品通讯交互,可以获取产品各种状态,故障情况,异常情况报警并停止相应工位;

  5. 模块化设计,便于维护,安全回路设计,一键断电功能,安全性高;6.监控数据自动记录并保存,数据报表自动化导出和分析;

  6. 支持支MES客户端选配,实现测试数据和工厂数据交互。


FCT功能测试内容(老化前工序)

(1)       控制板通讯协议测试(自检故障检测)

测试描述:

UART通讯协议方式

测试方法:

继电器控制模拟故障,通讯读取故障代码,客户需要提供通讯协议

测试工具:

RS232模块

备      注:


(2)    DC电压检测(本方案无)

测试描述:

待测品的DC电路部分(强电部分)

测试方法:

电脑控制电流采集卡采集相应端口电信号并进行分析判断

测试工具:

KC8000系统交流电流测试模块、继电器模块

备      注:

每片板需要预留2个功能输出端口,每个通道都可以测试直流340V、直流200V与直流165V

(3)    DC电压检测(弱电部分)

测试描述:

待测品的DC电路部分(弱电部分)

测试方法:

电脑控制电流采集卡采集相应端口电信号并进行分析判断

测试工具:

KC8000系统交流电流测试模块、继电器模块

备      注:

每片板需要预留48

(4)    AC电压检测

测试描述:

待测品的AC电压部分

测试方法:

待测信号引入KC8000的交流电压通道KC8000-HDM-ACV,并将数据上传给PC

测试工具:

KC8000系统交流电压测试模块、继电器模块

备      注:

每片板需要预留16路功能输出端口,每个通道都可以测试交流220V、交流127V与交流110V

(5)    步进电机、频率检测

测试描述:

待测品的频率、时序测试部分

测试方法:

待测信号引入KC8000DAQ采集通道,并将数据上传给PC分析判断

测试工具:

KC8000系统DAQ采集模块

备      注:

检测步进电机时序

(6)    LED/数码管测试(预留扩展结构,硬件不需要配)

测试描述:

待测品的led的亮灭测试

测试方法:

用DAQ+光敏电阻方式检测是否点亮;摄像头+光纤方式测试(第二种方案)

测试工具:

KC8000系统DAQ测试模块、光敏电阻模块、摄像头

备      注:


(7)    控制通道

测试描述:

待测品的模拟按键及控制

测试方法:

最大需要控制4拼板,每片板需要预留12按键控制口,门开关控制口2个,空水位与满水位控制口1个(水位连接线由三根线组成),每个测试UUT预留48路继电器控制通道

测试工具:

KC8000系统的KC8000-RS24

备      注:


(8)    打印功能(选配)

测试描述:

能够打印测试不良品的相关信息。

测试方法:

在测试过程中,当测试结论为不良时,电脑自动打印测试不良品信息。

测试工具:

打印机。

备    注:

选用显示器后可以取消该功能




—————————————————————————————————————————————————————————

您好!上述产品资料仅列举部分主要测试功能,设备全部支持的项目不在此处详细列举,

如需要获取定制方案或公司介绍资料,请您联系手机&微信:180-3306-9200
