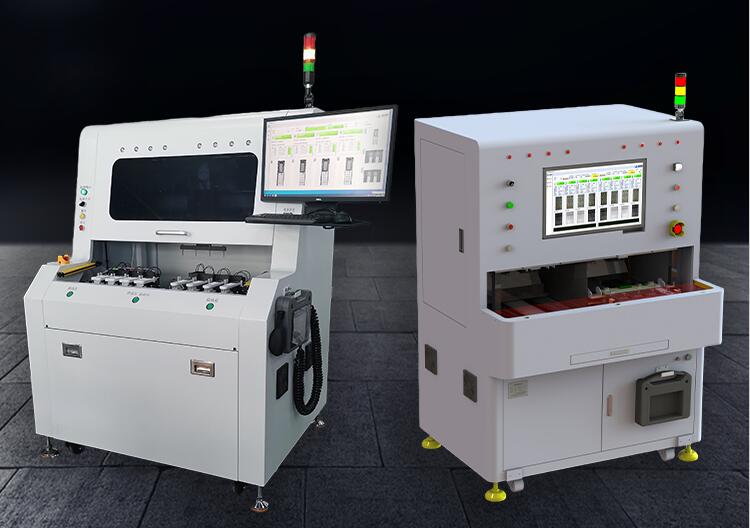

设备简介

该遥控器测试设备包括机体、用于模拟按压红外遥控器的按键点击部、用于对红外遥控器进行定位的测试夹具、用于接收与其配对的遥控器发出的红外信号接收部等等。设备能够帮助测试人员在开发和制造电子产品过程中，提高测试问题的解决效率，并且能在一定程度上替代人工进行自动测试，节省人力成本。

测试功能

1、按键功能测试：可通过红外解码测试每个按键的功能;

2、静态电流测试：测试精度可达到0.01uA;

3、动态电流测试：可准确测试红外发码瞬间的动态电流，测试精度为0.01mA;

4、背光电流检测：检测背光点亮时的电流值，测试精度为0.01mA;

5、辐照度测试：通过光敏三极管接收红外信号，将信号强度转成电压值判断辐照度;

6、学习功能：在学习模式下，设备自动学习红外信号;

7、载波精度测试：可精确测试载波频率、占空比等，测试精度优于2%;

8、视觉检测：高精度相机检测LCD显示、表面印刷效果、背光显示等;

9、假电池供电：电压范围o-5V，精度0.01mV；

10、设备接口：支持MES系统对接，下载配方文件，上传测试数据。

根据客户需求定制化制作不同价位设备形态

工艺流程

1、人工将四个待测的遥控器放好在左测试上料位，按下左位按钮，工件进入左位测试位测试；

2、左位测试的同时，人工将四个待测的遥控器放好在右测试上料位。放好后，按下右位按钮，工件进入右位测试位测试；

3、左位测试完后，根据测试结果，OK的产品位置的LED灯珠会显示绿色，否则NG的位置灯珠会显示红色，人工根据灯珠显示的颜色，将产品放好在对应的位置；

4、同理，左位测试完后，将测试完后的产品放好在对应的位置；

5、工业相机同时检测在测的四个产品的LCD的显示状态；

6、根据产能要求，两个工位可以乒乓式轮流测试，也可以并行独立测试，互不干扰。

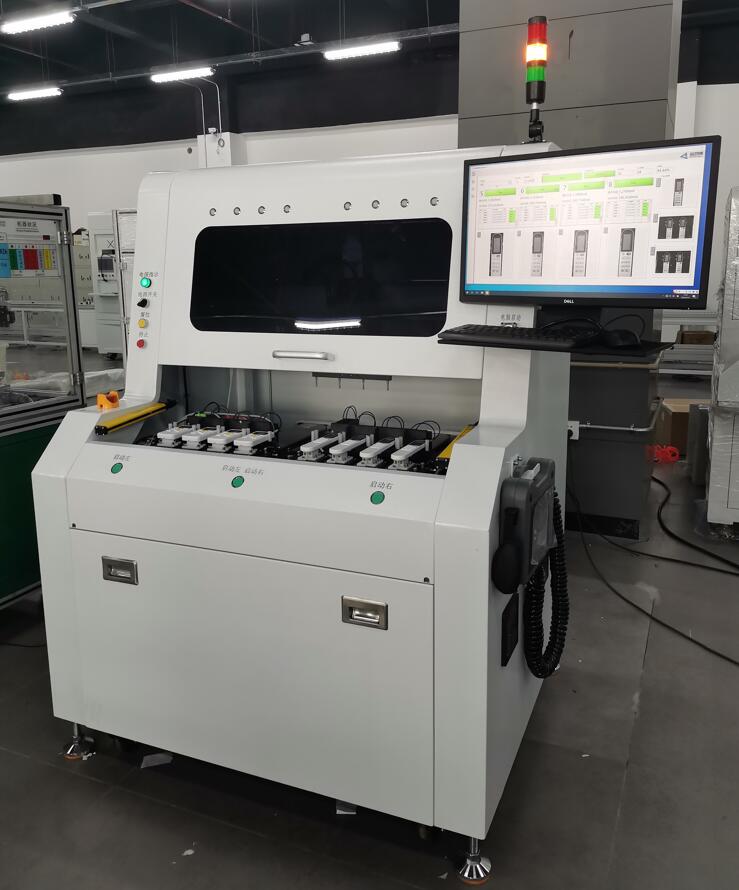

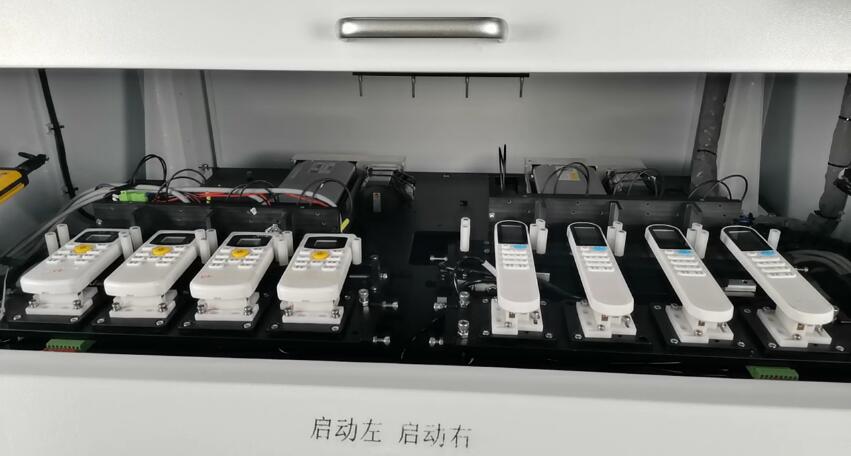

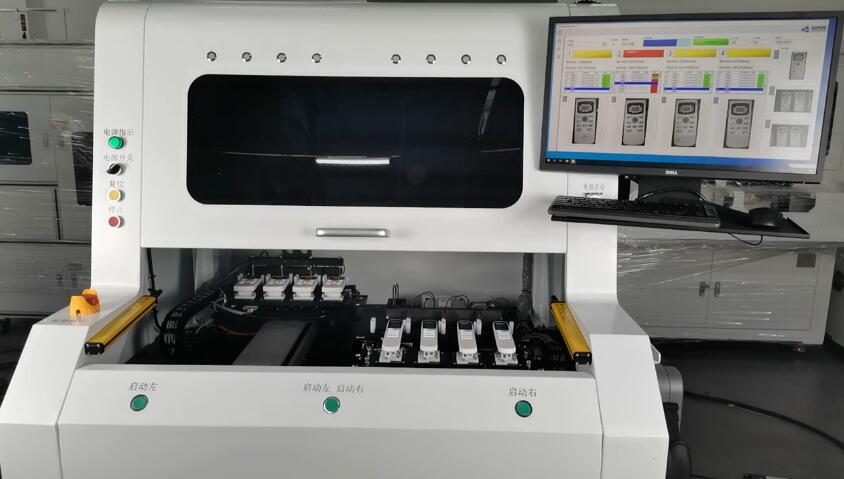

双工位并行测试工装

• 实现8个遥控器同时测试，工业相机同时监视8个遥控器的LCD的显示情况，

• 两个工位相互独立，并行测试，有效提高生产效率。

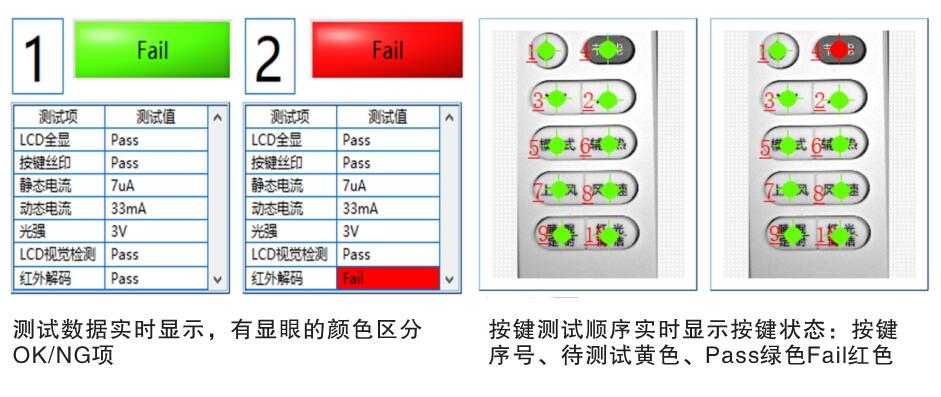

软件测试界面

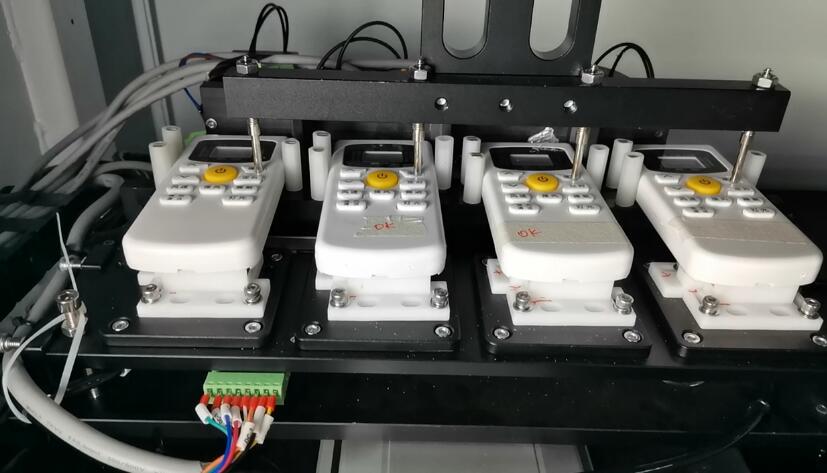

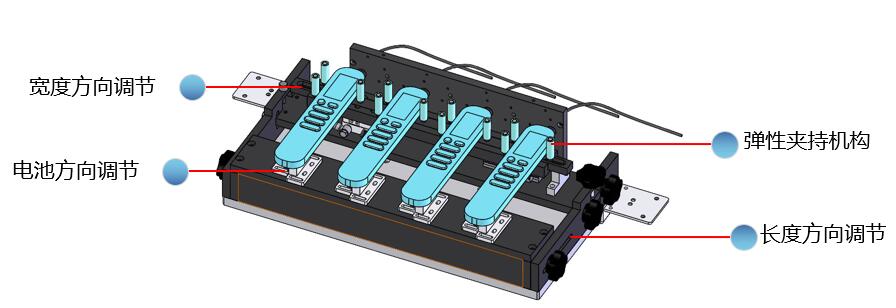

万能夹具

可以快速更换与兼容不同尺寸与型号遥控器

设备参数

—————————————————————————————————————————————————————————
