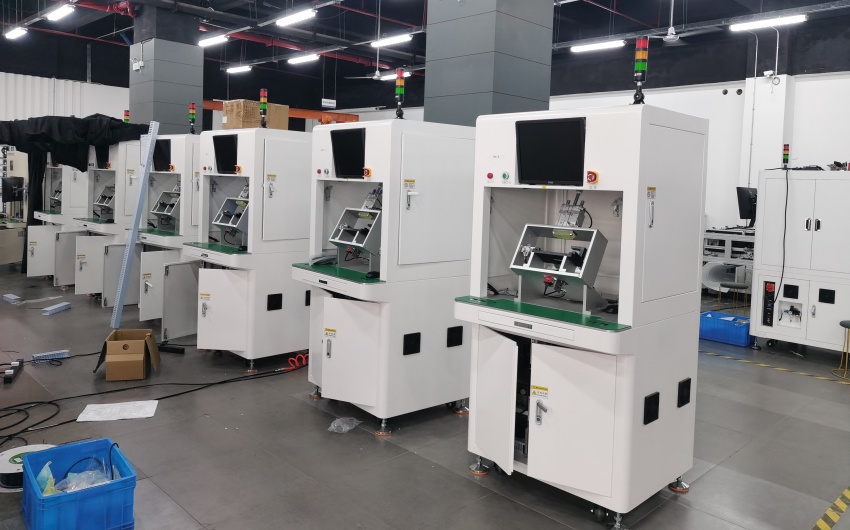

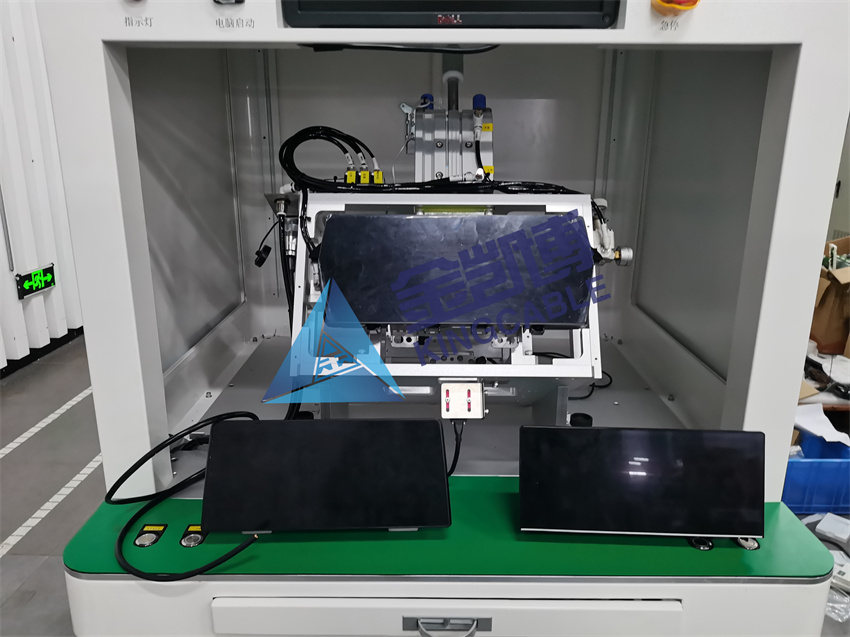

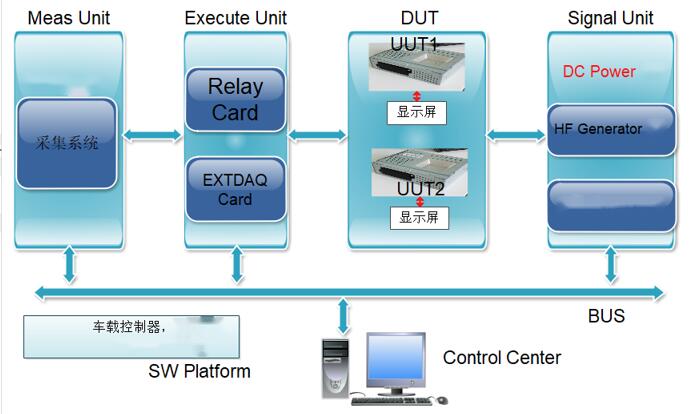

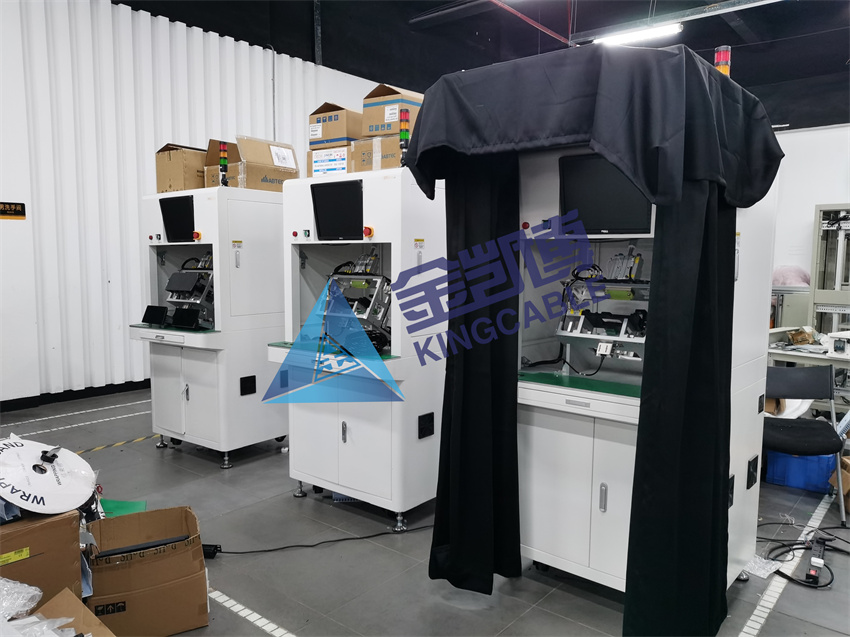

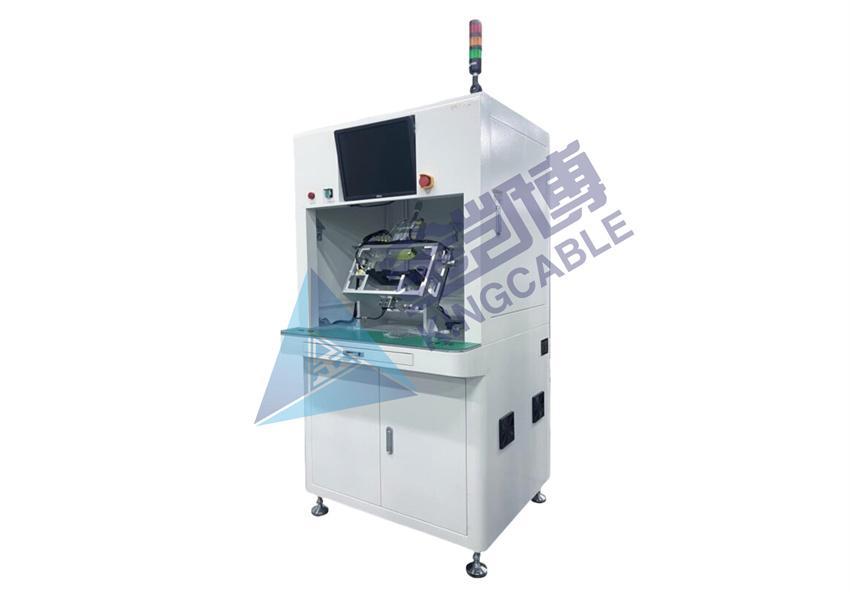

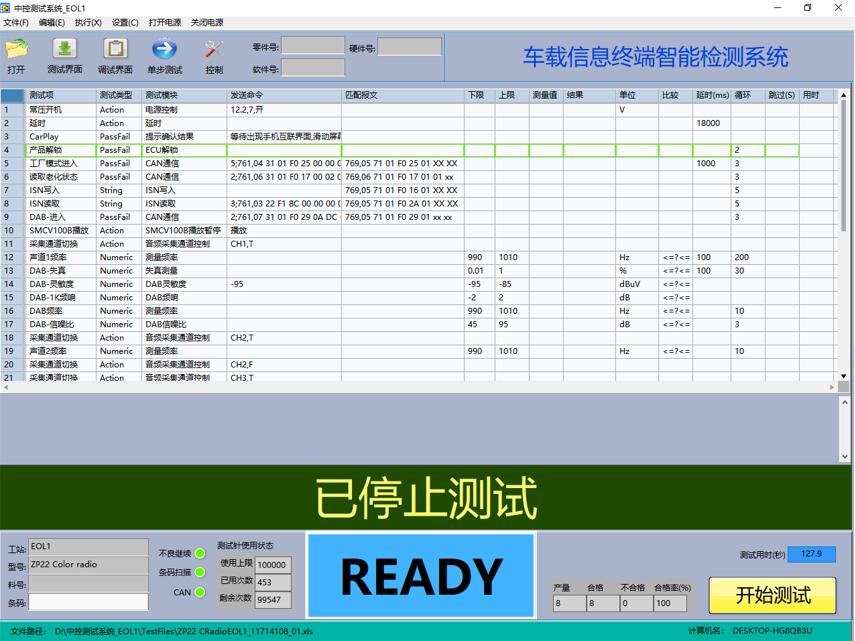

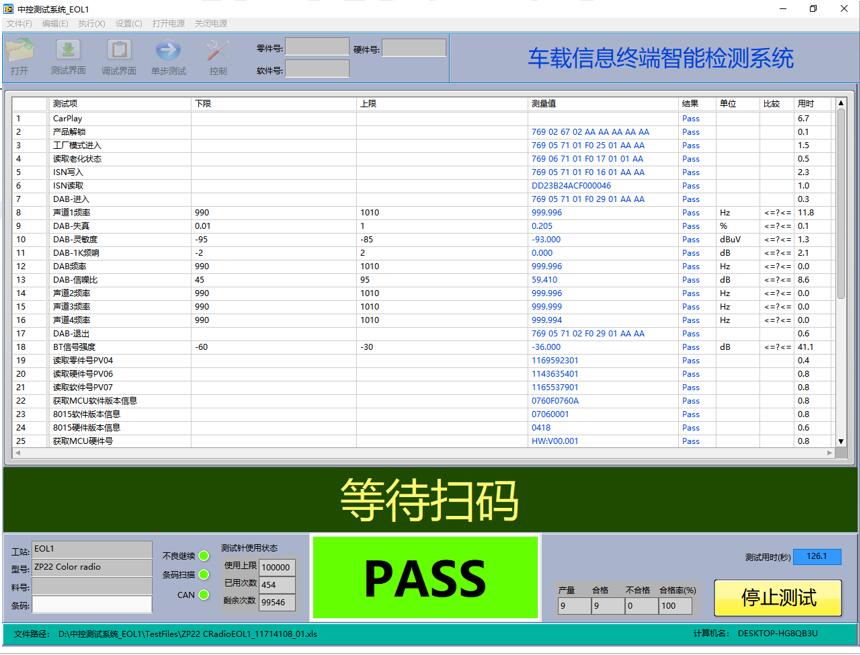

1

FM测试（无内置天线）

1.收到PC的发送的对应的协议拉起工模；

2. 进入FM测试界面，设置固定频道为88.9及音量输出大小

3.被测设备连接收音机模拟信号发生器，发生器设置固定频率电台88.9Mhz并发出固定频率的音频(1KHz),当被被测设备打开收音机并设置到频道88.9Mhz，我司设备会去检测输出端是否检测到1KHz音频的波形，如果有检测到1KHz波形就测试通过，否则测试失败。

4. pc发送停止测试的指令，关闭测试项；

超时时间：30s

通过信号发生器发送固定频率，通过音频分析仪检测输出端输出端是否检测到1KHz音频的波形，先进行研发模式测试：所有的输出通道都需要检测到1KHz的音频及波形的信噪比、失真度、幅值，是否符合标准，才判断为测试成功；再进行生产模式测试，只需要其中一个通道有检测到1KHz音频及波形的信噪比、失真度、幅值，是否符合标准，并且其余通道检测到有电信号就测试通过，否则测试失败

2

麦克风通道测试

1.收到PC的发送的对应的协议拉起工模

2.连接麦克风，对麦克风播放1KHz的音频，如果有检测到1KHz波形就测试通过，否则测试失败。

3.发送停止指令；

超时时间：30s

有两种方式：1、通过信号发生器给产品发送固定频率，然后通过音频分析仪采集相应音频，如果有检测到1KHz波形及波形的信噪比、失真度、幅值，符合标准就测试通过，否则测试失败；2、给产品接实际的麦克风，人工进行判断

3

AM测试（无内置天线）

1.收到PC的发送的对应的协议拉起工模；

2. 进入AM测试界面，设置固定频道为600Khz及音量输出大小

3.被测设备连接收音机模拟信号发生器，发生器设置固定频率电台600Khz并发出固定频率的音频(1KHz),当被被测设备打开收音机并设置到频道600Khz，我司设备会去检测输出端是否检测到1KHz音频的波形，如果有检测到1KHz波形就测试通过，否则测试失败。

4. pc发送停止测试的指令，关闭测试项；

超时时间：30s

通过信号发生器发送固定频率，通过音频分析仪检测输出端输出端是否检测到1KHz音频的波形，若是研发模式下：所有的输出通道都需要检测到1KHz的音频及波形的信噪比、失真度、幅值，是否符合标准，才判断为测试成功；若是在生产模式下，只需要其中一个通道有检测到1KHz音频及波形的信噪比、失真度、幅值，是否符合标准，并且其余通道检测到有电信号就测试通过，否则测试失败

4

FM锁台灵敏度测试

1.收到PC的发送的对应的协议开始搜台，搜到台后返回对应的频率

超时时间：30s

通过音频分析仪采集相应频率

5

AM锁台灵敏度测试

1.收到PC的发送的对应的协议开始搜台，搜到台后返回对应的频率

超时时间：30s

通过音频分析仪采集相应频率

6

麦克风测试

（测试项：信噪比、失真度、幅值）

1.收到PC的发送的对应的协议拉起工模，打开麦克风通道测试；

2.直接在麦克风端输入信号1KHz的音频，检测扬声器输出波形的信噪比、失真度、幅值，符合标准就测试通过，否则测试失败。

（需要检测所有扬声器，接水泥电阻的声音通道的话，也需要检测信号输出是否有1KHz的音频）

3.发送停止指令；

 超时时间：30s

 自动判断(PC通过音频分析仪等自动判断)

通过音频分析仪采集波形的信噪比、失真度、幅值，是否符合标准

2

低电压开机测试

测试6.5-9V中控工作情况；

在进入工厂模式前测

控制供电电源输出6.5V，中控待机，显示屏背光关闭，can通讯在该电压范围内正常工作，使用电流电压采集模块读取测试电流在范围内1.0A ~1.5A

3

高电压开机测试

测试16-17V中控工作情况；

在进入工厂模式前测

控制供电电源输出17V，中控待机，显示屏背光关闭，can的通讯在该电压范围内正常工作，使用电流电压采集模块读取测试电流在范围内0.5A~0.9A

4

正常电压开机

测试12V中控工作情况；

在进入工厂模式前测

控制供电电源输出12V，中控正常开机

5

LIN网络测试

前提：连接LIN外设-中控CSD硬按键；

1、首先打开系统设置应用；

2、点击中控CSD硬按键的主页按键，检查车机是否返回主页即可；

在进入工厂模式前测；

使用LIN卡，PC发送LIN协议，主机将接受结果返回，根据结果判断LIN网络是否OK

6

触摸屏测试

1.收到PC的发送的对应的协议拉起工模

2. 一个界面：“米”字+外框；

3. 测试页面全屏显示；

4.在显示出来的“米”字+外框的图案内划线，当整个图案的格子全部变绿之后，系统自动判断。

5.判断完成后，将判断结果返回给PC；

超时时间：60s

通过读取协议拉起工模，人工画米，系统进行判断，结果给回PC

7

屏幕显示测试

1.收到PC的发送的对应的协议拉起工模；

2.LCD屏每个检测画面停留时长：R/G/B---1.5S；黑 灰127 白--3s;其他画面---2s；L64--1s，Flicker---0s；

3.OLED屏每个检测画面停留时长：R/G/B---2S；黑 灰127 白--3s;其他画面---2s，灰64---1s，无Flicker画面

4. 每张图片测试停留时间到了之后，在主机屏幕上随机的位置出现“下一张”按钮；(但测试第5张图片（黑背光图片）的时候，“下一张”按钮不能显示在屏幕边缘区域)

5. 点击“下一张”按钮显示下一张图片，查看在不同的图片下，屏幕是否都显示正常；

每一张自动切换，仪器检测，时长待定----吴玉龙: 通过协议或手动切换图片

6. 测试结束后，点击通过按钮或失败按钮并且将结果返回给PC；

超时时间：60s

人工判断

(App提供测试结果按钮)

8

屏背光测试

1.收到PC的发送的对应的协议拉起工模

2.PC发送CAN消息，亮度分别测试100%，50%，0%的亮度，人工检测。

3.将结果返回给PC（这里的结果只是安卓app认为自己有没有设置成功，不代表现实背光结果），最后测试结果还是工厂判断

4.pc发送停止测试的指令，关闭测试项

超时时间：30s

人工判断

(App提供测试结果按钮)

9

USB盒子充电测试

1.收到PC的发送的对应的协议拉起工模

2.在usb接口处插入U盘，屏幕会显示U盘已插入，以及显示U盘的总空间和剩余空间，拔出U盘的时候会显示U盘已拔出。自动判断测试结果。

3.将测试结果返回给pc

超时时间：30s

通过给每个USB接口串联一个负载，使用电流电压采集模块去检测电流电压值进行判断，

10

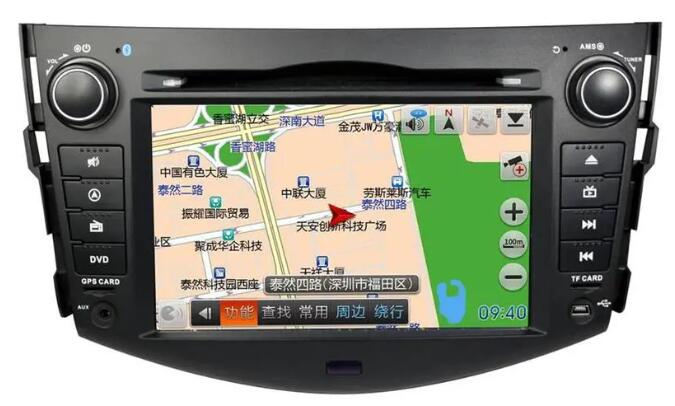

中控屏通过camera显示倒车影像（RVC或360）

1.收到PC的发送的对应的协议拉起对应的倒车影像界面

2.人工判断是否显示图像；

3.在PC端点击按钮；

4.发送停止指令给被测设备；

超时时间：30s

测试另外一项 360，需要配置字重启后，在发送同样命令进行测试。

人工判断

(App提供测试结果按钮)

11

Carplay功能测试（仅黑色的口支持Carplay）

1、手动测试；

2、使用iphone12及以上的苹果手机，手机ios版本需更新到最新，数据线需使用苹果原装数据线；

3、连接iphone，进入carplay，播放carplay音乐，播放成功，音乐声音正常输出则通过；

在进入工厂模式前测

进入carplay，播放carplay音乐，播放成功，音乐声音正常输出则通过

2

地图包文件写入

1、插入包含地图包文件的U盘；

2、PC发送对应的协议，车机需要将地图包文件写入主机；

3、车机需要根据当前是有地图还是无地图的配置，自动判断是否需要写入地图包：

无地图的配置，则无需写入，下一步直接返回写入成功即可；

有地图的配置，则自动开始写入地图包；

4、文件写入完成或者写入失败后，需返回文件写入结果；

插入U盘，PC发送协议，主机自动判断是否有地图配置，决定是否写入地图包，无地图的配置，则无需写入，下一步直接返回写入成功即可；有地图的配置，则自动开始写入地图包；文件写入完成或者写入失败后，需返回文件写入结果

3

安全密钥文件写入

（升级用的密钥，R156法规要求）

前提：需要插入有密钥文件的U盘

1. 收到PC的发送的对应的协议进行27服务安全确认，27服务安全级别的种子和密钥需根据特定软件计算；

2. 27服务安全认证通过后，发送协议报文，读取U盘中的密钥文件写入RPMB，并返回写入结果；

超时时间：30s

插入U盘，PC发送协议，进行27服务安全确认，27服务安全级别的种子和密钥需根据特定软件计算；

 27服务安全认证通过后，发送协议报文，读取U盘中的密钥文件写入RPMB，并返回写入结果；

4

99零件号写入/读取

1.收到PC的发送的对应的协议进行安全确认，27服务的密钥需根据特定软件计算；

2.收到安全认证通过后，写入特定的99零件号，并返回写入结果；

3.读取99零件号，确认跟写入的是一致的；

（软件端需做好逻辑：只要检测到写入99零件号，就需要把 与写入的99零件号相对应的BM硬件号、01软件号给自动同步写入）

超时时间：30s

PC发送对应的协议进行安全确认，27服务的密钥需根据特定软件计算；

收到安全认证通过后，写入特定的99零件号，并返回写入结果

5

BM硬件号读取

1.确认99零件号已成功写入；

2.读取BM硬件号，确认跟写入的是一致的；

超时时间：30s

通讯读取BM硬件号

6

01软件号读取

1.确认99零件号已成功写入；

2.读取01软件号，确认跟写入的是一致的；

超时时间：30s

通讯读取01软件号

7

ISN写入

1.接收PC端发送ISN号并写入。

超时时间：30s

通过协议写入对应ISN

8

ISN读取

【写入成功后需重新上电才能读取】

1.收到PC的发送的对应的协议，ISN号发送给PC端。

超时时间：30s

通过协议读取对应ISN

9

电控单元制造日期写入

1.收到PC的发送的对应的协议日期写入。

超时时间：30s

eg: YY MM DD

通过协议写入对应格式日期

10

电控单元制造日期读取

1.收到PC的发送的对应的协议读取日期并发送给PC端。

超时时间：30s

通过协议读取对应格式日期

11

WIFI信号强度测试

(WIFI AP名称“intretech”为9个字节)

1.收到PC的发送的对应的协议软件自动执行扫描WLAN

3. 显示扫描到的wifi名称，地址，信号强度；

4.接收到PC端发送的对应的测试信号强度的指令将信号强度返回给pc之后，由pc判断信号强度是否合格，判断测试结果是成功还是失败

超时时间：30s

通过通讯协议回读WIFI名称，地址，信号强度，需提供读取WIFI  AP名称指令

12

蓝牙信号强度测试

(MAC地址为6个字节)

1.收到PC的发送的对应的协议软件自动执行扫描蓝牙

3. 显示扫描到的蓝牙名称，地址，信号强度；

4. 接收到PC端发送的对应的测试信号强度的指令将信号强度返回给pc之后，由pc判断信号强度是否合格，判断测试结果是成功还是失败

超时时间：30

通过通讯协议回读蓝牙名称，地址，信号强度，需提供读取蓝牙MAC地址指令

13

WiFi连接

软件根据接收指令连接WLAN

超时时间：30s

通过指令连接WLAN，需提供切换网络模式、链接某个网址、读回网络状态及流量的指令

14

获取MCU软件版本信息

1.收到PC的发送的对应的协议将MCU版本号返回给pc，pc对比版本号，判断测试结果；

超时时间：30s

通过协议回读MCU版本号

15

获取8015软件版本信息

1.收到PC的发送的对应的协议将8015版本号返回给pc，pc对比版本号，判断测试结果；

超时时间：30s

通过协议回读8015版本号

16

获取MCU线路板硬件版本信息

1.收到PC发送的对应的协议将MCU硬件版本号返回给pc，pc对比版本号，判断测试结果；

超时时间：30s

通过协议回读MCU硬件版本号

17

获取8015线路板硬件版本信息

1.收到PC的发送的对应的协议将8015硬件版本号返回给pc，pc对比版本号，判断测试结果；

超时时间：30s

通过协议回读8015线路板硬件版本号

18

工厂模式进入/退出方法

1.收到PC的发送的对应的协议拉起/退出工模

2、显示/退出工模软件

3、将工模的显示/退出状态反馈给PC

通过协议指令控制进入/退出工厂模式，并将状态反馈给PC

19

恢复出厂设置信息

1.收到PC的发送的对应的协议将相关设置信息恢复默认；log信息清除；多媒体相关操作；

2.将恢复出厂设置执行结果反馈给PC，判断测试结果；

超时时间：30s

通过协议指令执行相关动作，并将结果反馈给PC进行判断

20

GPS测试

1.收到PC的发送的对应的协议拉起工模

2.被测设备进入测试模式,将判断结果返回给PC；

超时时间：30s

通过协议指令进入测试模式，并将结果反馈给PC

21

陀螺仪测试

1.收到PC的发送的对应的协议拉起工模

2.被测设备进入测试模式,将判断结果返回给PC；

超时时间：30s

通过协议指令进入测试模式，并将结果反馈给PC

22

加速度计测试

1.收到PC的发送的对应的协议拉起工模

2.被测设备进入测试模式,将判断结果返回给PC；

超时时间：30s

通过协议指令进入测试模式，并将结果反馈给PC

23

地图应用版本号查询

1.收到PC的发送的对应的协议将地图应用版本号返回给pc，pc对比版本号，判断测试结果；

超时时间：30s

通过协议回读地图应用版本号进行对比，并将结果反馈给PC

24

地图包大小查询

1.收到PC的发送的对应的协议将地图包大小返回给pc

2.pc对比地图包大小数据是否与置入包大小一致，判断测试结果；

超时时间：30s

通过协议回读地图包大小，对比地图包大小数据是否与置入包大小一致，并将结果反馈给PC

25

屏幕TP版本号查询

1.收到PC的发送的对应的协议返回屏幕固件TP版本号

超时时间：30s

通过协议回读屏幕固件TP版本号

27

开启atclog开关

1.收到PC的发送的对应的协议开启atclog

2.开启成功后返回对应状态

超时时间：30s

自动判断

可放在震动测试站上（若有）打开atclog、恢复出厂之前关闭atclog

PC发送对应协议自动开启atclog

28

关闭atclog开关

1、收到PC发送对应的协议关闭并清除所有atclog。

2、关闭、清除log后返回对应状态

超时时间：30s

自动判断

可放在震动测试站上（若有）打开atclog、恢复出厂之前关闭atclog

PC发送对应协议关闭并清除所有atclog

29

USB接口测试（所有USB口都需要测试）、USB音乐播放及音量调节测试

播放usb音乐，在负一屏调节音量大小检查音量有对应变化

在进入工厂模式前测

确认音量调节是否正常：

人工拉动音量调节，确认音量升降

点击进入USB音乐播放，确认是否正常播放；

针对有2个或以上的USB口的项目，每个USB口都必须进行插入USB音乐测试；

在进入工厂模式前测

人工检查

30

MCU读取电压（ADC)

前提条件:电源输入电压设置为12V；

1.PC发送协议，MCU读取电压值（ADC)，并且返回给PC，PC对比标准电压范围，判断测试结果为通过或失败；

超时时间：30s

自动判断

控制供电电源输出12V，MCU读取电压值并返回PC与标准值进行对比，标准电压范围为：11.5V~12V
