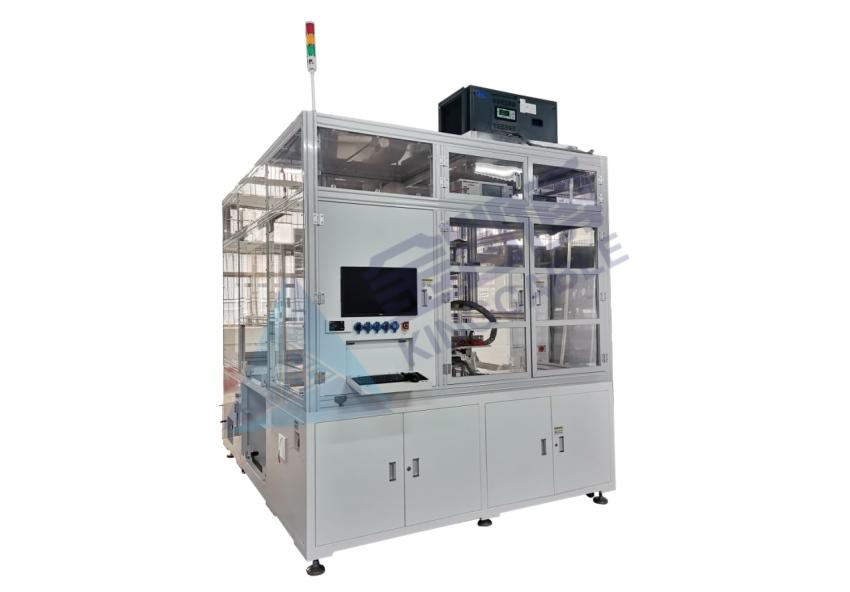

PACK/模组绝缘耐压测试系统

系统简介

1. MASTER检测;

2.单电芯OCV内阻测试（选测）;

3.模组或标准箱内电芯间绝缘测试;

4.模组或标准箱内所有电芯正极对机壳绝缘测试;

5.模组或标准箱内所有电芯正极对机壳耐压测试;

6.线束通断与粘连检测MASTER检测（设备诊断选测）。

测试内容

产品上两个绝缘部件间的绝缘耐压，如电芯与电芯间，电芯与外壳间，端子外壳与PIN针间，外壳与地之间。通过安规测试仪给测试点施加规定的高压，测试两点间的阻抗、电压、漏电流等参数,判断其绝缘耐压性能。

模组或标准箱内电芯间绝缘测试，本功能主要测试模组或标准箱的电芯之间的绝缘电阻，将测试仪设置为绝缘电阻模式，测试仪分别对模组或标准箱包主回路输出正/负与模组或标准箱包机壳之间施加直流 50V-1500V（可按照设定输出）电压，测试仪直接测量设备的绝缘电阻，并将测试结果上传至上位机。

主要测试流程如下：

a) 用继电器将模组或标准箱奇数电芯主正继电器并联,模组或标准箱偶数电芯主正继电器并联，注意短路防呆；

b) 闭合对应的 Hipot 测试继电器，测试仪正极连接模组或标准箱奇数电芯主正，测试仪负极连接模组或标准箱偶数电芯主正，

c) 设置 Hipot 测试参数；

d) 启动 Hipot；

e) 获取测试数据，并据此进行判定；

f) 结果判定；

g) 断开继电器；

序号	测试项目	要求	测试条件
1	绝缘电阻测试	0~2500V，0.10~9999 MΩ	能够测量单个模组主正/主负与壳体绝缘阻值，设备显示
2	AC耐压/漏电流测试	AC0~5000V	能够测量单个模组主正/主负与壳体AC漏电流，设备显示
3	DC耐压/漏电流测试	DC0~6000V	能够测量单个模组主正/主负与壳体DC漏电流，设备显示
4	模组总压测试	0~1000V	即检测模组总电压，设备自动显示。
5	内阻测试	1mΩ-3000Ω	读取PACK交流内阻，设备自动显示。
6	线束通断测试	根据要求测试	上位机读取每路数据，判断模组采集线束是否连接正常
7	扫码绑定	生成测试报表与条形码绑定	具备手持式无线扫码枪，生成测试报表与条形码绑定，并上传MES系统。设备可自动显示设置参数及测试数据。
