系统简介
本设备提供―种智能汽车的域控制器测试系统和方法，测试功能项包括电源测试、CAN、LIN通信、休眠测试、AD检测测试、唤醒测试、开关检测、高低边驱动测试、继电器驱动测试、碰撞检测、钥匙检测等内容，设备能降低测试成本和测试风险，提高测试的可重复性。
测试功能
BMC域控产品测试项
| 功能 | 测试子项目 |
| 电源测试 | 电源反接测试 |
| 电源功耗测试 | |
| KL30电源 | |
| 12V_STABLE | |
| 12V_HSD | |
| 5V_VCCA | |
| 5V_AWO | |
| V25 | |
| V11 | |
| 电源线通断测试 | |
| 地线通断测试 | |
| 通信测试 | CAN |
| LIN | |
| 唤醒与休眠测试 | 唤醒测试 BCM休眠状态下测试 |
| AD检测测试 | L2_C02_SENSOR-VLT |
| L2_C04_ESCL_FB | |
| AD输入1（预留） | |
| AD输入2（预留） | |
| 开关检测 高电平输入 10路 | 预留高电平检测2 |
| 预留高电平检测1 | |
| 制动信号检测 | |
| 前雨刮自动开关检测 | |
| 前雨刮低速开关检测 | |
| 前洗涤开关检测 | |
| 前雨刮高速开关检测 | |
| 后雨刮复位信号检测 | |
| 后雨刮低速开关检测 | |
| 后洗涤开关检测 | |
| IG反馈 | |
| 开关检测 低电平输入 30路 | 油箱盖门碰信号 (G200P) |
| 预留低电平检测 2 | |
| 仪表翻页信号 (G200P) | |
| 仪表确认信号 (G200P) | |
| 前雨刮回位信号 | |
| 逆变开关按键 | |
| 后视镜折叠打开按键 | |
| 预留低电平检测 1 | |
| 后雾灯开关 | |
| 前雾灯开关 | |
| 自动大灯开关 | |
| 远光灯开关 | |
| 近光灯开关 | |
| 小灯开关 | |
| 左转灯开关 | |
| 右转灯开关 | |
| 启动开关 1 | |
| 启动开关 2 | |
| 中控闭锁开关 | |
| 中控解锁开关 | |
| 解闭锁微动开关 | |
| 双闪按键 | |
| 尾门解锁按键 | |
| 喇叭按键 | |
| 左后门门碰开关 | |
| 右后门门碰开关 | |
| 左前门门碰开关 | |
| 右前门门碰开关 | |
| 尾门门碰开关 | |
| 安全带卡扣 （G200P） | |
| 高边驱动输出 17路 | 后雾灯输出 |
| 左位置灯输出 | |
| 右位置灯输出 | |
| 倒车灯输出 | |
| 左日行灯输出 | |
| 右日行灯输出 | |
| 右转灯输出 | |
| 左转灯输出 | |
| 阅读灯节电输出 | |
| 刹车灯输出 | |
| 前雾灯输出 | |
| 中控解闭锁指示灯 （G200P项目功能） | |
| 逆变器指示灯 | |
| ESCL供电输出 | |
| 尾门锁电机控制输出 | |
| 预留一路高边输出 | |
| ESCL使能控制输出 | |
| 低边驱动输出 17路 | 后视镜打开继电器控制 |
| IG继电器控制 | |
| 后视镜折叠继电器控制 | |
| 启动开关ON指示灯控制 | |
| 启动开关ACC指示灯控制 | |
| 后雨刮低速继电器控制 | |
| 喇叭继电器控制 | |
| 远光灯继电器控制 | |
| 近光灯继电器控制 | |
| 前雨刮低速继电器控制 | |
| 小灯继电器控制 | |
| 前雨刮高速继电器控制 | |
| 启动开关背景灯控制 | |
| 阅读灯门控控制 | |
| 车窗电源继电器控制 （G200P功能） | |
| 遥控降窗输出 （G200P功能） | |
| 预留一路低边输出 | |
| 继电器驱动输出 | 前洗涤电机控制 |
| 后洗涤电机控制 | |
| 四门闭锁控制 | |
| 四门解锁控制 | |
| 碰撞检测 | 碰撞检测（PWM周期100HZ,幅值0~12V） |
| 钥匙测试 | 车辆解锁按键功能测试 |
| 车辆闭锁按键功能测试 | |
| 尾门开启按键功能测试 | |
| 低频检测功能测试 |
天窗域控测试项
序号 | 端口名称 | 端口定义 |
1 | 天窗电机打开﹣/关闭+ | 天窗关闭控制电源 |
2 | 天窗电机打开﹢/关闭- | 天窗打开控制电源 |
3 | 遮阳帘霍尔信号反馈B | 遮阳帘电机霍尔信号反馈B |
4 | 天窗霍尔信号反馈B | 天窗电机霍尔信号反馈B |
5 | 遮阳帘霍尔信号反馈A | 遮阳帘电机霍尔信号反馈A |
6 | 天窗霍尔信号反馈A | 天窗电机霍尔信号反馈A |
7 | 霍尔信号电 | 霍尔电 |
8 | 地线 | 霍尔地 |
9 | 遮阳帘电机打开﹣/关闭+ | 遮阳帘关闭控制电源 |
10 | 遮阳帘电机打开﹢/关闭- | 遮阳帘打开控制电源 |
智能座舱测试项
AFT:自动测试AM性能，FM性能，双通道麦克风测试，4通道扬声器性能，GPS性能，软件版本，硬件版本，读写SN等DID数据，静态电流；USB host数据功能及性能；USB充电功能及参数；
MFT:触控板功能，屏幕触控测试，语音测试，方控开关，及4个低电平，1个高电平数字口检测，视频功能检测（含倒车影像），wifi，蓝牙，4G功能检测，清除DTC及测试记录等；
—————————————————————————————————————————————————————————
您好！上述产品资料仅列举部分主要测试功能，设备全部支持的项目不在此处详细列举，
如需要获取定制方案或公司介绍资料，请您联系手机&微信：180-3306-9200

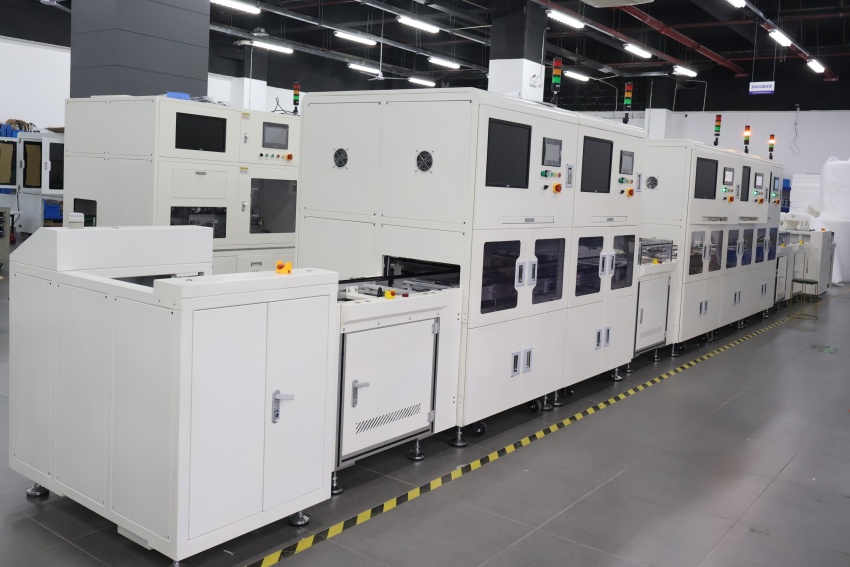

点击下图查看更多客户案例
