充电桩模块测试系统

型      号

KC2117

功能简介

系统简介本系统是充电桩充放电模块测试系统,其核心是NXI总线的虚拟仪器技术。采用金凯博自主研发的IO模块和各种仪器仪表(功率分析仪、万用表、示波器、交流电源、直流电子负载等),CAN卡、模拟充电桩实际工况,利...

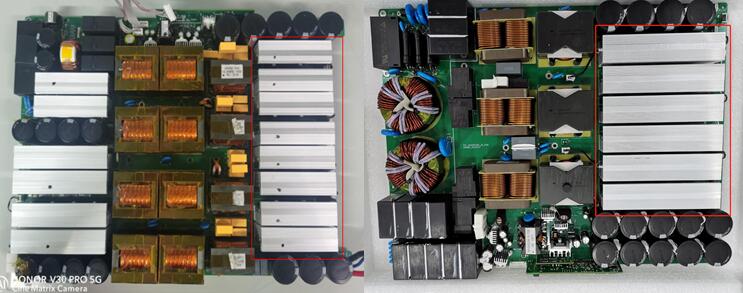

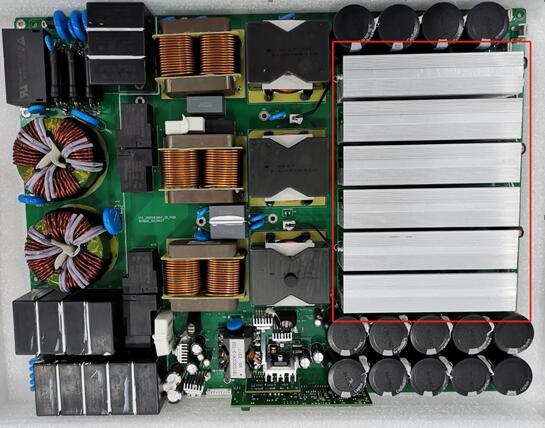

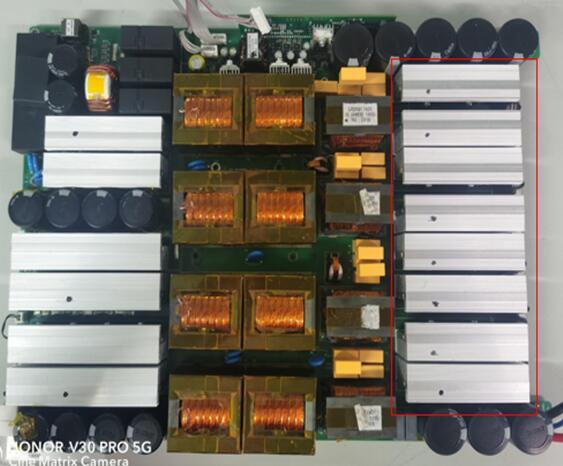

直流充电桩模块测试系统

直流充电桩模块测试系统

系统简介

本系统是充电桩充放电模块测试系统,其核心是NXI总线的虚拟仪器技术。采用金凯博自主研发的IO模块和各种仪器仪表(功率分析仪、万用表、示波器、交流电源、直流电子负载等),CAN卡、模拟充电桩实际工况,利用虚拟仪器技术对相关功能进行测试,并将检测结果保存到数据库。


测试项目

30KW直流充电桩模块详细测试流程

序号

测试步骤

详细描述

测量项目

相关设备

备注说明

1

模块上电

三相AC源提供380V电压给模块

模块额定输出电压1000V

三相AC源,万用表

模块开机

2

加载前通讯测试

CAN通讯,读取软件版本信息

闭环程序版本

周立功CAN

通讯成功

3

模块校准

输入AC电压

输入AC电压

三相AC源,功率分析仪,万用表,CAN,分流器

校准

模块输出电压

模块输出电压

三相AC源,功率分析仪,电子负载,CAN,万用表,分流器

校准

模块输出电流

模块输出电流

三相AC源,功率分析仪,电子负载,CAN,万用表,分流器

校准

模块限流点

模块限流点

三相AC源,功率分析仪,电子负载,CAN,万用表,分流器

校准

4

读取校准信息

CAN通讯,读取校准信息

实际输出和上位机电压,PFC实际电压和上位机电压

周立功CAN,万用表

校准成功

5

输出电压测试

通过电脑上位机设置模块输出电压200V/300V/500V/750V/1000V,电子负载设置为CC模式20A,分别测量各输出电压与上位机显示电压精度在+0.5%范围

带载,输出电压精度

三相AC源,功率分析仪,电子负载,CAN,万用表


6

输出恒流测试

通过电脑上位机设置模块输出电压210V,电子负载设置为CV模式200V,测量模块输出电流与上位机显示电流精度在100A+1%范围,上位机分别设置限流点为0.1/0.5/0.8,此时的输出电流分别是10A/50A/80A,误差范围≤1%

带载,输出电流精度

三相AC源,功率分析仪,电子负载,CAN,万用表,分流器


7

输出恒功率测试

通过电脑上位机设置模块输出电压310V/510V/760V/1010V,电子负载设置为CV模式CV300V/CV500V/CV750V/CV1000V,分别测量各输出功率在30KW-30.1KW范围,输入THDi<5%,功率因数PF值>0.99,同时测量CV1000V工况下效率≥95%

带满载,测功率,THD,PF,效率

三相AC源,功率分析仪,电子负载,CAN,万用表,分流器


8

输出电压纹波

a.通过电脑上位机设置模块输出电压300V/500V/750V/1000V,电子负载设置为CC模式CC99A/CC59.4A/CC39.6A/CC29.7A,分别测量各输出电压纹波≤2%Vp-p.   b. 电子负载设置为CC模式CC10A,分别测量各输出电压纹波≤2%Vp-p (探头接0.1uF/1200V无极性电容,示波器带宽限至20M)

带载,电压纹波

三相AC源,功率分析仪,示波器,电子负载,CAN,差分电压探头


9

输出电流纹波

通过电脑上位机设置模块输出电压760V,电子负载设置为CV模式CV750V,测量其输出电流纹波≤9Ap-p(使用电流枪钳在输出线上,示波器带宽限至20M)。

带载,电流纹波

三相AC源,功率分析仪,示波器,电子负载,CAN,差电流钳


10

输入保护

过压,欠压,三相电压不平衡,缺相

输入保护特性

三相AC源,功率分析仪,万用表


11

输出保护

过压,欠压,短路

输出保护特性

三相AC源,功率分析仪,万用表


12

待机测试

电压,功率,风扇,面板灯

待机功率和电压

三相AC源,功率分析仪,万用表






—————————————————————————————————————————————————————————

您好!上述产品资料仅列举部分主要测试功能,设备全部支持的项目不在此处详细列举,

如需要获取定制方案或公司介绍资料,请您联系手机&微信:180-3306-9200
