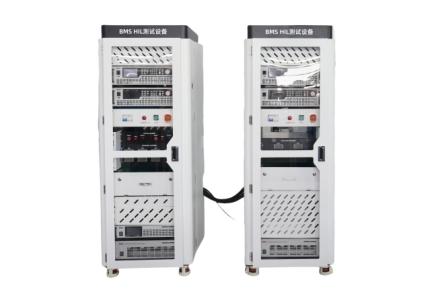

BMS HIL硬件在环测试系统

型      号

KC2909-1

功能简介

BMS 硬件在环(HIL)实时仿真测试系统系统简介该系统是专为电池管理系统(BMS)研发设计的,它结合了实时操作系统和开放式软件架构,为用户提供了一个灵活且功能强大的动态测试解决方案。该系统能够模拟实际使用环境,...


随着新能源汽车和储能技术的快速发展,对电池管理系统(Battery Management System,简称BMS)性能和安全性的测试需求不断增长,BMS HiL测试设备项目应运而生,以满足市场对高效、安全测试解决方案的需求。BMS是连接车载动力电池和电动汽车的重要纽带,也是储能系统中的关键角色,BMS系统通常包括检测模块与运算控制模块。 主要功能包括:电池物理参数实时监测,电池状态估计,在线诊断与预警,充、放电与预充控制,均衡管理和热管理等。BMS能对电池组进行安全监控及有效管理,提高电池的使用效率,增加续驶里程、延长电池使用寿命、降低运行成本。

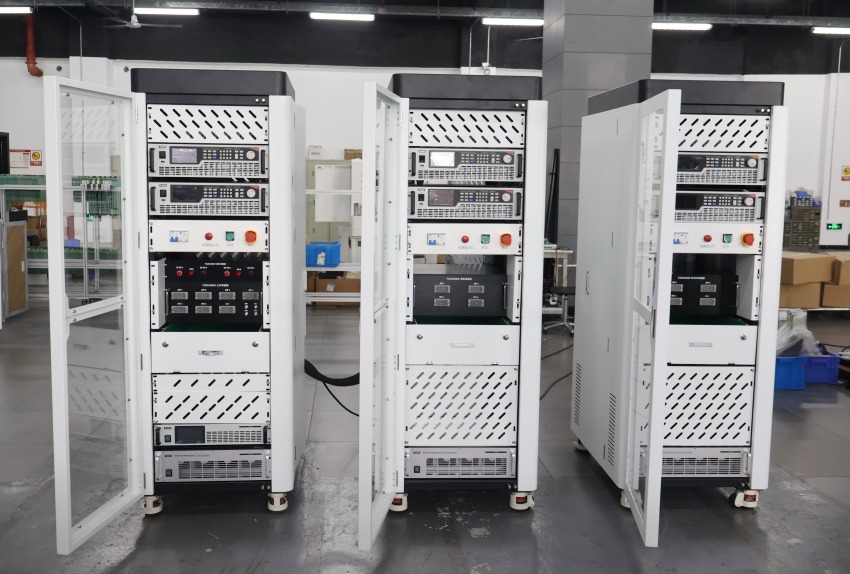

BMS HIL-电池管理系统硬件在环测试


产品介绍

BMS HiL测试系统主要由三部分组成:硬件平台、实验管理软件和实时软件模型。

电芯单体仿真:支持超过200个高精度通道的串并联,具备故障模拟功能,支持主被动均衡测试;

电池组总电压/电流仿真:支持超过2000V/1200A的总电压/总电流模拟仿真;

温度仿真:宽范围,高精度,快速响应的温度仿真;

绝缘电阻仿真:小步进,高精度,大范围的绝缘电阻仿真;

分流器/霍尔传感器仿真:快速精确的多通道分流器/霍尔传感器仿真方案;

故障注入:自动化的故障注入系统,可实现多种故障的自动化注入,同时可选配定制版BOB面板;

CAN接口通讯:灵活且功能全面的CAN总线接口,支持高低速CAN和CAN FD;

多功能DIO、AIO:动态静态IO组合的多功能IO方案,可实现低成本,大功率,高采样率和刷新率的组合;

可定制的信号调理单元;全功能BOB面板;预留可扩展的插槽和空间等硬件功能。

BMS HIL-电池管理系统硬件在环测试


技术创新点

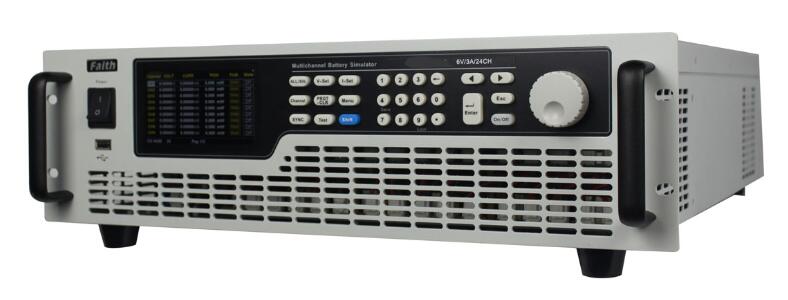

1.高精度电池模拟器:BMS HIL测试系统采用高精度电池模拟器来代替真实电池,能够实现高压电池组电芯电压(0.01%精度)、电流的模拟(0.05%精度),总电压(0.02%精度)/总电流(0.1%精度)的模拟。提供电池包温度传感器信号的模拟和高压系统的绝缘电阻仿真。

2.实时电池模型:结合实时电池模型,系统能够模拟电池的各类工况,为BMS提供极为真实的试验环境,实现BMS系统级测试。

3.故障注入功能:BMS HIL测试设备具备可选的电池单体故障注入功能,可以模拟包括测试单体过欠压保护、过流保护、过温保护、电池故障、温度故障、总电压故障、SOE故障等多种故障模式,以验证BMS的故障检测和处理功能。

4.系统集成与自动化测试:通过上位机、仿真机、电池模拟器及CAN通信模块等组成部分的集成,BMS HIL测试系统能够实现自动化测试,提高测试工作效率。

5.模块化设计:金凯博推出的BMS HiL系统采用模块化设计,便于根据不同的测试需求进行快速配置和扩展。

6.AI技术应用:随着AI技术的发展,BMS HIL测试系统开始集成深度学习与人工智能算法,优化仿真模型,提高模拟精度,并预测未知故障模式。

7.云化与远程测试服务:金凯博BMS HIL测试平台允许分布式远程访问和资源共享,降低用户的初期投入,提高测试的灵活性和可达性。

8.全生命周期测试覆盖:BMS HIL测试系统提供从研发到产品维护的全生命周期测试方案,包括设计验证、集成测试、耐久性测试及售后诊断支持。

9.功率级HIL测试:金凯博BMS HIL测试系统整合了功率设备,能够进行功率级测试,模拟真实电机的反电动势和阻抗,提供更全面的测试解决方案。

10.基于实施处理器的快速信号处理:金凯博BMS HIL测试系统采用NIX架构,可以提供高速(μs级别)的信号模拟与设备控制能力,为BMS的开发提供强大的工具支持。

BMS HIL-电池管理系统硬件在环测试

应用范围

新能源汽车开发:BMS HIL测试设备用于新能源汽车电池管理系统的测试,确保电池的安全性、性能和寿命。

储能系统测试:随着全球能源结构的转型和绿色发展,储能技术变得日益重要。BMS HIL测试设备能够模拟储能设备在各种极端环境下的性能,确保电池系统在实际运行中的稳定性和效率。

电池管理系统(BMS)功能验证:测试设备可以验证BMS的充放电控制、电压和电流监测、单体电池均衡、SOC估计、温度管理、安全控制、故障诊断等功能。

极限和危险条件下的测试:HiL测试可以在没有人员或设备风险的情况下,测试BMS在极限或危险条件下的表现。

故障模式的模拟与测试:BMS HIL测试设备可以快速模拟和重现复杂的故障模式,提高BMS的诊断功能的测试覆盖率。

系统集成测试:HiL测试可以模拟整车环境,实现多个ECU的集成测试,同时验证总线功能和整车系统行为。

自动化测试:通过测试案例设计,HiL仿真测试系统可以实施自动化测试,提高测试工作效率。

教育和研究:在学术研究和教育领域,BMS HIL测试设备也被用于电池技术和管理系统的教学和研究。

产品认证和合规性测试:BMS HIL测试设备帮助制造商确保其产品满足行业标准和法规要求。

跨行业应用:除了汽车和储能行业,BMS HIL测试技术也被应用于船舶、航空、军工等其他需要电池管理系统的领域。





—————————————————————————————————————————————————————————

您好!上述产品资料仅列举部分主要测试功能,设备全部支持的项目不在此处详细列举,

如需要获取定制方案或公司介绍资料,请您联系手机&微信:180-3306-9200
